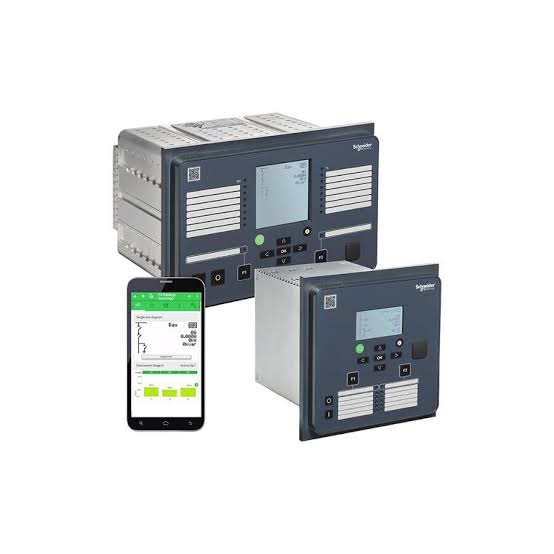

رله حفاظتی Easergy اشنایدر الکتریک
رله حفاظتی Easergy اشنایدر الکتریک چیست؟ معرفی کامل کاربردها و مزایا
مقدمه
در شبکههای توزیع برق و سیستمهای اتوماسیون صنعتی، حفاظت از تجهیزات الکتریکی در برابر خطاهایی مانند اتصال کوتاه، اضافه جریان، افت ولتاژ و خطای زمین اهمیت بسیار زیادی دارد. یکی از تجهیزات کلیدی برای انجام این وظیفه رلههای حفاظتی دیجیتال هستند.
شرکت Schneider Electric به عنوان یکی از بزرگترین تولیدکنندگان تجهیزات برق صنعتی، سری پیشرفتهای از رلههای حفاظتی را با نام Easergy ارائه کرده است. این رلهها برای حفاظت، کنترل و مانیتورینگ شبکههای برق در پستهای توزیع، صنایع و نیروگاهها طراحی شدهاند.
در این مقاله به معرفی رله حفاظتی Easergy، نحوه عملکرد، انواع مدلها و کاربردهای آن در سیستمهای قدرت میپردازیم.
رله حفاظتی Easergy چیست؟
Easergy Protection Relay یک رله حفاظتی دیجیتال است که برای شناسایی خطاهای الکتریکی و قطع سریع مدار جهت جلوگیری از آسیب به تجهیزات استفاده میشود.
این رلهها قادرند پارامترهای مختلف شبکه برق مانند:
- جریان
- ولتاژ
- فرکانس
- توان
- خطای زمین
را به طور پیوسته اندازهگیری و تحلیل کنند. در صورت بروز شرایط غیرعادی، رله فرمان قطع به کلید قدرت یا بریکر ارسال میکند.
ویژگیهای اصلی رلههای Easergy
رلههای Easergy به دلیل طراحی مدرن و قابلیتهای گسترده، در بسیاری از پروژههای صنعتی و شبکههای توزیع برق مورد استفاده قرار میگیرند.
مهمترین ویژگیها
- حفاظت دقیق در برابر خطاهای شبکه
- قابلیت مانیتورینگ و ثبت دادهها
- ارتباط با سیستمهای اتوماسیون صنعتی
- پشتیبانی از پروتکلهای ارتباطی صنعتی
- امکان تنظیم و پیکربندی پیشرفته
- افزایش قابلیت اطمینان شبکه برق
انواع رلههای Easergy اشنایدر الکتریک
سری Easergy شامل چند مدل مختلف است که هر کدام برای کاربرد خاصی در سیستمهای قدرت طراحی شدهاند.
1. Easergy P3
رله Easergy P3 برای حفاظت خطوط توزیع و فیدرها استفاده میشود.
ویژگیها
- حفاظت اضافه جریان
- حفاظت اتصال زمین
- ثبت وقایع شبکه
- مناسب شبکههای توزیع فشار متوسط
2. Easergy P5
رله Easergy P5 یکی از پیشرفتهترین رلههای حفاظتی اشنایدر است که در پستهای برق و شبکههای صنعتی بزرگ استفاده میشود.
قابلیتها
- حفاظت چندمنظوره
- تحلیل پیشرفته شبکه
- پشتیبانی از پروتکل IEC 61850
- ارتباط با سیستمهای SCADA
3. Easergy T300
مدل Easergy T300 بیشتر در سیستمهای اتوماسیون شبکه توزیع (Distribution Automation) کاربرد دارد.
ویژگیها
- کنترل از راه دور شبکه
- مانیتورینگ وضعیت کلیدها
- تشخیص خطا در خطوط توزیع
- افزایش پایداری شبکه برق
کاربرد رلههای Easergy در صنعت
رلههای Easergy در بخشهای مختلف صنعت برق استفاده میشوند:
- پستهای برق فشار متوسط
- شبکههای توزیع برق شهری
- صنایع نفت و گاز
- نیروگاهها
- کارخانههای صنعتی بزرگ
- سیستمهای اتوماسیون شبکه برق
.
بهایای استفاده از رله Easergy
افزایش ایمنی شبکه برق
این رلهها میتوانند خطاهای شبکه را در کسری از ثانیه تشخیص دهند و از آسیب رسیدن به تجهیزات جلوگیری کنند.
بهبود قابلیت اطمینان سیستم
با استفاده از رلههای حفاظتی دیجیتال، احتمال قطع ناگهانی برق و خرابی تجهیزات کاهش پیدا میکند.
مانیتورینگ و تحلیل دادهها
رلههای Easergy قادرند اطلاعات شبکه را ثبت کرده و برای تحلیل عملکرد سیستم مورد استفاده قرار دهند.
ارتباط با سیستمهای هوشمند
این رلهها امکان اتصال به سیستمهای SCADA و سیستمهای مدیریت انرژی را دارند.
تفاوت Easergy با رلههای حفاظتی سنتی
| ویژگی | رلههای سنتی | رلههای Easergy |
|---|---|---|
| نوع عملکرد | الکترومکانیکی | دیجیتال |
| دقت اندازهگیری | متوسط | بسیار بالا |
| ثبت اطلاعات | ندارد | دارد |
| ارتباط با شبکه | محدود | پیشرفته |
| قابلیت تنظیم | محدود | بسیار گسترده |
نکات مهم در انتخاب رله Easergy
برای انتخاب رله مناسب باید چند پارامتر مهم بررسی شود:
- سطح ولتاژ شبکه
- نوع حفاظت مورد نیاز
- تعداد فیدرها
- نیاز به ارتباط با SCADA
- شرایط محیطی نصب
انتخاب صحیح رله حفاظتی نقش مهمی در افزایش پایداری شبکه و جلوگیری از خسارتهای ناشی از خطاهای الکتریکی دارد.
تفاوت ترانسمیتر و ترانسدیوسر چیست؟ بررسی کامل عملکرد، کاربرد و تفاوتها
در حوزه ابزار دقیق و اتوماسیون صنعتی، اصطلاحات «ترانسمیتر» و «ترانسدیوسر» بسیار رایج هستند و گاهی به اشتباه به جای یکدیگر استفاده میشوند. در حالی که این دو تجهیز از نظر عملکرد، ساختار و کاربرد تفاوتهای مهمی دارند.</p>
شناخت تفاوت ترانسمیتر با ترانسدیوسر برای مهندسان برق، ابزار دقیق، تکنسینهای اتوماسیون و فعالان صنایع نفت، گاز، پتروشیمی و تولیدی اهمیت بالایی دارد؛ زیرا انتخاب اشتباه هر یک میتواند دقت اندازهگیری و کنترل فرآ
یند را تحت تاثیر قرار دهد.
در این مقاله، مفهوم هر تجهیز را به زبان ساده بررسی کرده و تفاوتهای کل
یدی آنها را توضیح میدهیم.
ترانسدیوسر (Transducer) چیست؟
ترانسدیوسر تجهیزی است که یک نوع انرژی یا کمیت فیزیکی را به نوع دیگ
ری از سیگنال تبدیل میکند.
به بیان ساده، ترانسدیوسر وظیفه «تبدیل» را بر عهده دارد.
نمونههای رایج ترانسدیوسر:
- تبدیل فشار به سیگنال الکتریکی
- تبدیل دما به ولتاژ
- تبدیل نور به جریان الکتریکی
- تبدیل صدا به سیگنال الکتریکی
مثال:</h3>
میکروفون یک ترانسدیوسر است؛ زیرا انرژی صوتی را به سیگ
نال الکتریکی تبدیل میکند.
ترانسمیتر (Transmitter) چیست؟</h2>
ترانسمیتر تجهیزی است که سیگنال خروجی سنسور یا ترانسدیوسر را دریافت کرده و آن را به یک سیگنال استاندارد
قابل انتقال تبدیل میکند.
در صنایع، معمولاً خروجی ترانسمیتر به صورت:
-
-
- 4-20mA
- 0-10V
- HART
- Modbus
- Profibus
-
ارسال میشود تا به PLC، DCS یا سی
-
- ستم مانیتورینگ منتقل گردد.
نحوه عملکرد ترانسمیتر
یک ترانسمیتر معمولاً شامل بخشهای زیر است:
l dir=”rtl” lang=”f
- سنسور یا ترانسدیوسر
- مدار پردازش سیگنال
- تقویتکننده
- مبدل خروجی استاندارد
جمعبندی
رلههای حفاظتی Easergy اشنایدر الکتریک از پیشرفتهترین تجهیزات حفاظتی در شبکههای برق محسوب میشوند. این رلهها با قابلیتهایی مانند تشخیص سریع خطا، ثبت دادههای شبکه، ارتباط با سیستمهای اتوماسیون و دقت بالا، نقش مهمی در حفاظت از تجهیزات و افزایش پایداری سیستمهای قدرت دارند.</p>
به همین دلیل، استفاده از رلههای Easergy در پستهای برق، صنایع بزرگ و شبکههای توزیع مدرن به یک استاندارد مهم
در صنعت برق تبدیل شده است.
